Almen试片:性能试验、可追溯性、平面度以及改善表面质量处理工艺

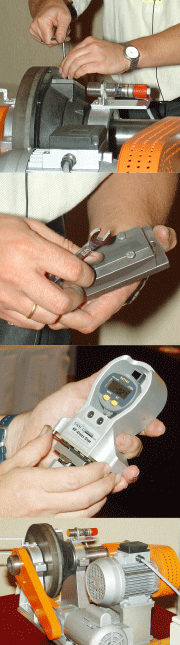

性能试验:从每一批的Almen试片中选取样品,采用Ervin试验机 对其进行抛喷丸模拟实验,将记录具有代表性的弧高数据并保存该数据长达 5 年

性能试验:从每一批的Almen试片中选取样品,采用Ervin试验机 对其进行抛喷丸模拟实验,将记录具有代表性的弧高数据并保存该数据长达 5 年

Peening Accessories Almen试片:采用激光装置测量每一试片的平面度。测量的结果(包括批号)将印刻在试片上,附加的整体研磨工艺可将消除所有毛刺

Peening Accessories Almen试片:采用激光装置测量每一试片的平面度。测量的结果(包括批号)将印刻在试片上,附加的整体研磨工艺可将消除所有毛刺

除了需满足Almen试片的通用规格外,对该试片最重要的要求则是弧形高度的重复性。这就意味着Almen试片在给定的抛喷丸条件下总能保持相同的弧形高度。

Almen试片弧形高度重复性不一致问题

  在全球范围内,要求严格的航天航空工业中的某些Almen试片用户可能遇到过下列情形:他们突然发现新采用的Almen试片显示的弧高读数要么偏高、要么偏低。

  车间内的用户声明喷丸机和操作人员都没有任何问题,总之用户方面一切正常。那么造成读数不一致的原因究竟是什么呢?将之前使用的Almen试片的弧形高度同新使用的Almen试片弧形高度相比后可明确确定原因来自Almen试片。但是,供应商提供的试片满足机械、成分和硬度方面的所有规定要求。因此换句话说,各方面都没有问题,但是这样的结果是不尽人意的,当然这是个很糟糕的情况。

造成不同读数的原因在哪里?

  可以基本排除钢铁制造商提供的钢材化学性能不符合要求这种可能。然而,主要的原因是热处理。整个热处理工艺(例如淬火和回火等)非常敏感,工艺程序的差异便会导致很大差异,因此要得到完全相同的结果是非常困难的,尤其是对于不同批号的产品。目前为止Peening Accessories很大程度上改善了热处理工艺,公司通过整合自身的检查,减少了脱碳和硬度不一致所造成的试片弧高读数的变化。

性能试验:确保Almen试片弧高度的重复性

  多年来Peening Accessories都采用Ervin试验机来测试来记录每一批号试片的弧形高度,并收集这些数据。尽管外部规范没有要求实施该性能试验,但是就重复性而言,公司还是会在此试验基础上结合内部质量标准操作。性能试验后,便可确定弧形高度的平均值,而且该平均值还必须在Peening Accessories规定的公差范围内。对大多数客户而言,不需要考虑该数据,但是该记录可按需提供。

Almen试片的可追溯性

  从2005年开始Peening Accessories便在每一试片上印刻上批号,该系统确保了完整的可追溯性,这家德国公司是首个在每一单个试片上实施该可追溯性概念的制造商。

Almen试片的平面度

  对Almen试片来说,除机械和成分特性外,平面度也是关键因素。试片平面度的容差越小,其质量也越好,相对而言也更贵。由于抛喷丸后便需要测量 Almen 试片的弯曲程度,可见处理之前试片的平面度是有多重要。Peening Accessories将采用激光装置在每一试片的两侧进行测量,并将测得值印刻在该试片上。由于试片将销往全世界,因此将以英寸和毫米两种形式印刻平面度数值。

无毛刺的Almen试片

  Almen试片上的毛刺有可能会影响读数。当将试片放置在Almen支架上时,毛刺便会稍稍将试片托起。为了100%确保试片上无毛刺,Peening Accessories施了额外的整体研磨工艺,唯一目的就是提高品质研磨掉毛刺,该附加工艺可以去除原来的热处理的痕迹。
